張拉膜和充氣膜
依據《膜結構技術規程》CECS158:2015，膜結構的形式可分為四類，即：整體張拉式膜結構、骨架支承式膜結構、索系支承式膜結構、空氣支承式膜結構。
整體張拉式膜結構
骨架支承式膜結構
索系支承式膜結構
空氣支承式膜結構
這樣分類是延續了《膜結構技術規程》2004版本，這在當時是合理的。一是因為當時的膜結構計算和設計，都是整體進行的。結構體系是鋼結構骨架支承，還是索結構支承，或是整體張拉，從支承結構的角度看，差別還是比較大的。二是因為當時空氣支承式膜結構的應用還比較少，所以對再分的氣承式和氣枕式，以及氣肋式和氣囊式，從計算設計和施工安裝方面沒做更多的區別規定。
隨著膜結構在國內20多年的發展，膜結構市場越來越細分，大中型膜結構的支承體系，無論是鋼結構，還是索網結構，一般已經不在膜結構的設計、施工范圍內了。而且，在鋼結構或索結構支承的單元內，膜結構可能有飛柱、可能有支撐拱，自身就是整體張拉式。
因此，在膜結構被從整體結構中細分出來后，整體張拉式、骨架支承式、索系支承式三者之間，從膜結構自身的計算設計、施工安裝角度看，已經幾乎沒有差別了。如下圖，整體張拉式時U型夾連接的是脊索或谷索、索系支承式時U型夾連接的是徑向索、骨架支承式時U型夾連接的是連膜鋼管，而膜單元的節點形式卻是相同的。但，這三種形式的膜結構卻有一個共同點，即：膜面都需要張拉，因此可以統稱為張拉膜結構。

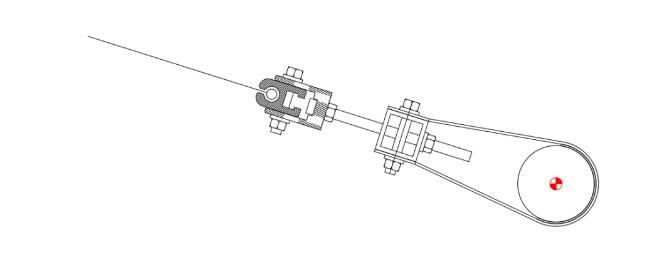

張拉膜結構的典型張拉節點

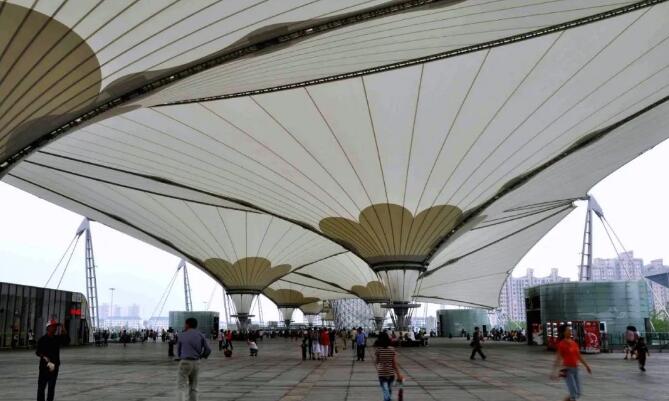

張拉膜（整體張拉式）

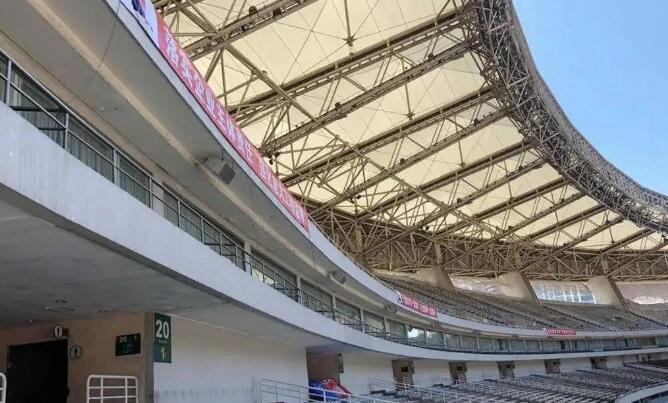

張拉膜（骨架支承式）
張拉膜（索系支承式）
這也引出另外一大類膜結構形式，充氣膜結構。充氣膜結構的膜面預張力，不是通過張拉取得的，而是通過充氣獲得的，而且維持膜面張力需要持續的充氣。這也是張拉膜結構與充氣膜結構的本質區別。充氣膜結構依據充氣空間和充氣壓力的不同，又再分為氣承式、氣枕式、氣肋式。

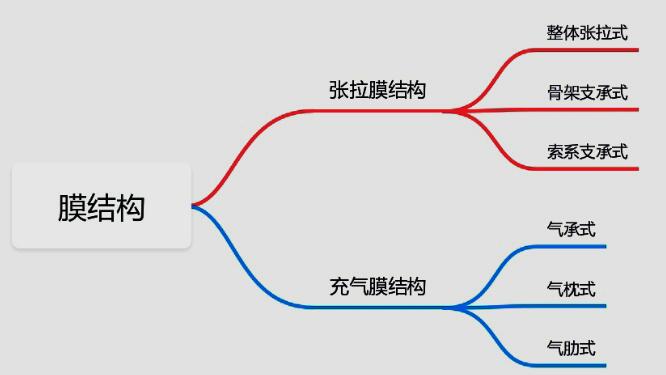

因此本文從膜面預張力的施加方式（這決定了膜結構的節點形式和施工方法），將膜結構的分類如下圖表示：
當然本文這么分類，不僅不是否定《膜結構技術規程》而是完善了規程，是為了順應目前膜結構市場的發展趨勢，突出膜結構自身的特點，根據膜面預張力的施加方式，進一步完善膜結構的節點設計和施工安裝。
